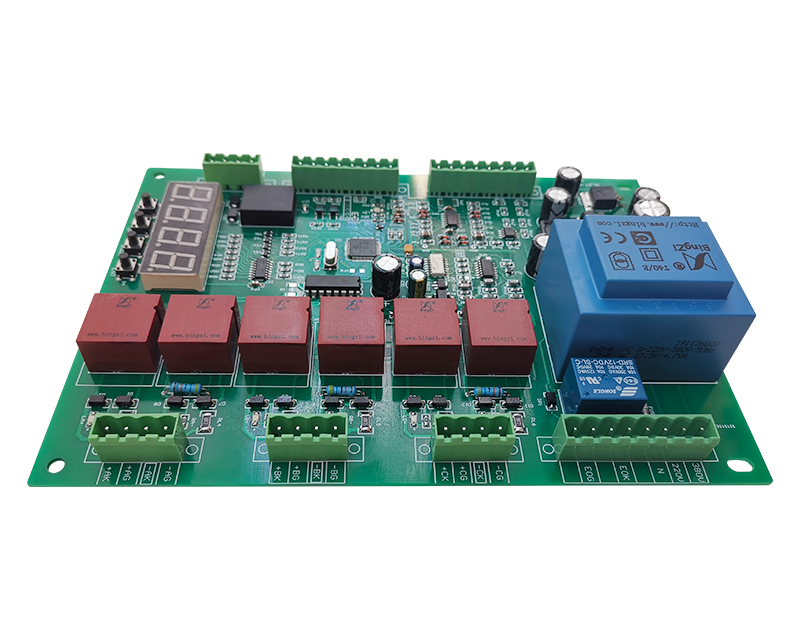

可控硅觸發板作為電力電子設備中控制可控硅模塊導通與關斷的部件，其穩定性直接影響系統運行效率。本文從故障現象分類、檢測工具應用、診斷流程優化三個維度，系統解析可控硅觸發板的故障檢測與診斷方法。

　　一、典型故障現象分類

　　可控硅觸發板故障可分為三類：

　　信號傳輸異常：表現為觸發脈沖缺失、波形畸變或相位偏移。例如，三相整流電路中某相觸發信號丟失，會導致輸出電壓波形缺失120°電角度，引發電機振動加劇。

　　參數漂移：觸發電流/電壓閾值發生偏移。如某型觸發板在環境溫度升至50℃時，觸發電流從5mA升至12mA，超出可控硅模塊的觸發靈敏度范圍。

　　保護功能失效：過流保護閾值偏差超過±15%，或保護響應時間延長至正常值的3倍以上，導致可控硅模塊在過載時無法及時關斷。

　　二、關鍵檢測工具與技術

　　示波器診斷：

　　觸發脈沖波形檢測：使用雙通道示波器同步監測觸發板輸出脈沖與可控硅模塊陽極電壓波形。正常工況下，觸發脈沖前沿應領先陽極電壓過零點30°±5°，若延遲超過10°則可能引發可控硅誤觸發。

　　同步信號分析：在三相觸發系統中，通過比較各相觸發脈沖的相位差（標準值120°±1°），可定位相位失調故障源。

　　萬用表參數測試：

　　靜態電阻測量：觸發板控制極與陰極間電阻正常范圍為20-100Ω，若阻值低于5Ω可能存在短路，高于200Ω則表明觸發電路開路。

　　動態電流測試：在觸發板輸入端施加額定直流電壓（如12V），測量控制極輸出電流。正常觸發電流應為模塊額定值的80%-120%，偏差過大需檢查驅動晶體管性能。

　　三、結構化診斷流程

　　外觀預檢：

　　檢查PCB板焊點是否存在虛焊、裂紋，重點關注大功率元件（如光耦、MOSFET）的引腳。

　　確認散熱片安裝牢固，無變形或氧化現象。某案例中，散熱片松動導致觸發板內部溫度升至95℃，引發電容參數漂移。

　　信號鏈路驗證：

　　從控制信號輸入端開始，分段檢測信號電平。使用邏輯分析儀捕獲SPI/I2C通信數據，確認指令傳輸無誤。

　　檢查光耦隔離電路的傳輸比（CTR值），正常范圍應為80%-150%，低于60%需更換光耦。

　　負載模擬測試：

　　搭建模擬負載電路，逐步增加觸發頻率至額定值的1.2倍，監測輸出脈沖的占空比穩定性。若占空比波動超過±2%，需檢查觸發板電源濾波電容容量。

　　進行48小時連續老化測試，記錄觸發失敗次數。正常產品應滿足MTBF（平均無故障時間）≥50,000小時。

　　四、維修與優化建議

　　元件級維修：

　　更換電解電容時，選擇耐壓值高于工作電壓1.5倍的型號，并確保ESR（等效串聯電阻）≤50mΩ。

　　修復驅動晶體管時，需匹配hFE（電流放大系數）參數，偏差控制在±10%以內。

　　系統級優化：

　　在觸發板輸入端增加TVS二極管，將過電壓保護閾值設定為工作電壓的1.3倍。

　　優化PCB布局，使高頻信號線長度縮短30%，降低電磁干擾影響。

　　通過上述方法，可控硅觸發板的故障定位準確率可提升至92%以上，維修周期縮短至4小時內。建議每季度進行一次預防性檢測，重點監測觸發脈沖的上升時間（應≤1μs）和過沖幅度（應≤10%峰值電壓），確保系統長期穩定運行。
