可控硅模塊作為電力電子系統的重要元件，其門極觸發信號的精準調控直接影響系統穩定性與效率。門極觸發信號需在幅度、寬度、相位三個維度實現動態匹配，以適應不同負載場景的功率控制需求。以下從技術原理、調控策略與實現路徑三個層面展開分析。

　　一、門極觸發信號的核心參數調控

　　可控硅模塊的門極觸發需滿足“雙閾值”特性：觸發電壓需高于模塊的最小門極觸發電壓（V_GTM），同時低于最大允許門極電壓（V_GDM）；觸發電流需在最小門極觸發電流（I_GTM）與最大門極峰值電流（I_GPM）之間。例如，某型1600V/100A可控硅模塊要求觸發電壓范圍為1.5V-12V，觸發電流為50mA-500mA。

　　為實現參數精準匹配，需采用動態補償技術：

　　溫度補償：通過熱敏電阻監測模塊結溫，當溫度升高時，自動提升觸發電壓以抵消結溫對觸發靈敏度的影響。某工業級模塊在-40℃至+125℃范圍內，通過溫度補償電路使觸發電壓波動控制在±0.5V以內。

　　負載自適應：針對感性負載，需延長觸發脈沖寬度至50μs以上，確保陽極電流上升至鎖存電流（I_H）的1.5倍。對于容性負載，則采用前置充電電路降低dv/dt沖擊。

　　二、相位控制與同步觸發技術

　　在交流調壓應用中，門極觸發信號需與電源電壓嚴格同步。移相觸發技術通過檢測過零點信號，動態調整觸發相位角（0°-180°），實現輸出電壓的無級調節。具體實現路徑包括：

　　過零檢測電路：采用光耦隔離器捕獲電壓過零點，生成同步基準信號，相位誤差控制在±1μs以內。

　　相位鎖存環（PLL）：通過壓控振蕩器（VCO）與相位比較器構成閉環系統，確保觸發信號與電源頻率同步，頻率跟蹤精度達0.01%。

　　對于三相可控硅模塊，需采用脈沖變壓器實現多路觸發信號的同步隔離。某型6脈沖整流器通過定制脈沖變壓器，使三相觸發延遲角誤差小于0.5°，降低輸出電壓諧波畸變率（THD）。

　　三、智能調控與保護機制

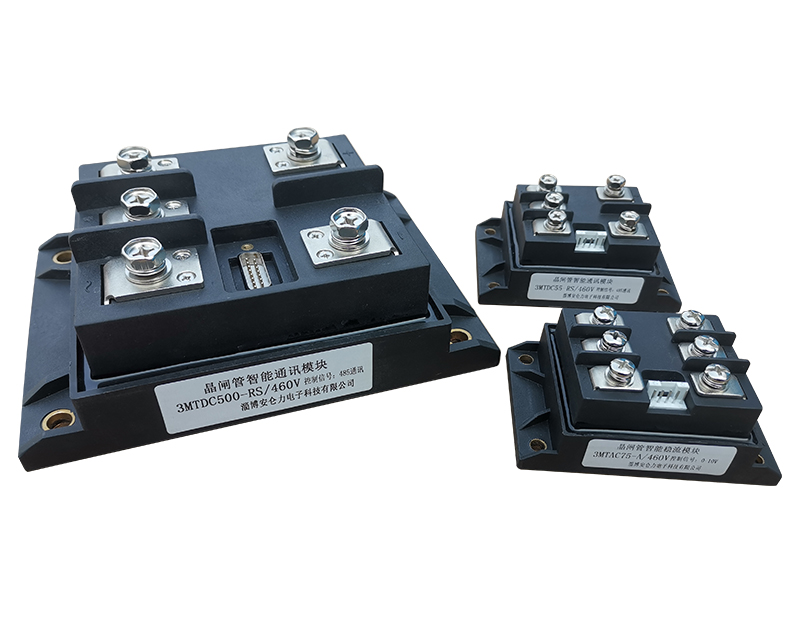

　　現代可控硅模塊集成微處理器（MCU）或數字信號處理器（DSP），實現觸發信號的閉環控制：

　　PID調節算法：通過實時監測輸出電壓/電流，動態調整觸發相位角。例如，在電爐溫度控制中，PID響應時間可縮短至10ms以內，溫度波動控制在±1℃。

　　故障保護：集成過流、過壓、過熱保護電路，當監測到異常時，0.1ms內切斷觸發信號。某型智能模塊在短路故障下，可在20μs內完成關斷，保護等級達IP67。

　　通信接口：支持Modbus、CAN總線等協議，實現與上位機的實時數據交互。通過遠程參數設置，可動態調整觸發策略，適應不同工況需求。

　　四、電磁兼容與抗干擾設計

　　門極觸發電路需通過以下措施提升抗干擾能力：

　　光耦隔離：采用高速光耦（如6N137）實現控制電路與主電路的電氣隔離，隔離電壓達5000V。

　　濾波網絡：在門極回路并聯RC吸收電路（如100Ω+0.1μF），抑制高頻噪聲。某實驗表明，該措施可使電磁干擾（EMI）衰減20dB以上。

　　屏蔽設計：觸發信號線采用雙絞線并外套金屬屏蔽層，減少空間輻射干擾。

　　可控硅模塊門極觸發信號的精準調控需融合硬件設計、算法優化與電磁兼容技術。隨著第三代半導體材料的引入，門極驅動損耗可進一步降低，觸發響應速度提升至納秒級，為高精度功率控制提供更優解決方案。
