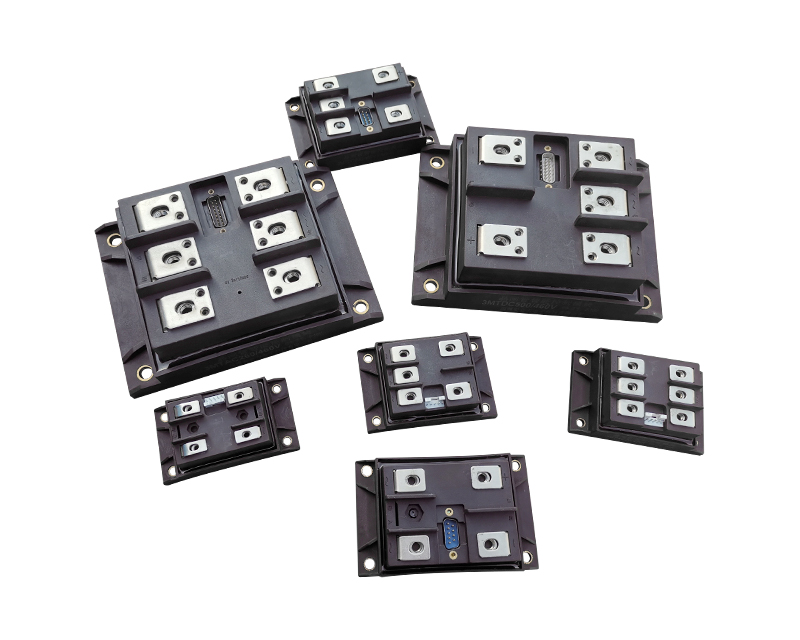

在電力電子與自動化控制領域，晶閘管模塊憑借其高功率密度、快速響應和可靠控制能力，成為重要功率器件。其電路集成設計與引腳焊接工藝直接影響模塊性能與系統穩定性，需從材料選擇、結構優化、工藝控制三方面進行系統性設計。

　　一、電路集成設計：功能與可靠性的平衡

　　晶閘管模塊的電路集成需兼顧電氣性能與結構緊湊性。現代模塊普遍采用多層基板技術，通過陶瓷基板（如氧化鋁、氮化鋁）實現高絕緣強度與低熱阻，配合銅箔直接鍵合（DCB工藝）提升散熱效率。電路布局遵循“功能分區”原則：主功率回路采用寬銅箔設計以降低寄生電感，控制電路與驅動電路獨立布局以減少電磁干擾。部分高端模塊集成過壓保護、過流檢測及溫度反饋電路，形成完整的智能控制單元。

　　在門極驅動電路設計中，需優化觸發脈沖的上升沿與幅值，確保晶閘管在微秒級時間內可靠導通。對于雙向晶閘管，需設計對稱的觸發電路以實現正反向?qū)�通的一致性。此外，模塊內部集成RC吸收回路可有效抑制開關過程中的電壓尖峰，延長器件壽命。

　　二、引腳焊接工藝：連接強度與電氣性能的雙重保障

　　引腳焊接是晶閘管模塊制造的關鍵環節，直接影響接觸電阻、散熱效率與機械可靠性。焊接工藝需滿足以下核心要求：

　　材料匹配性：引腳材料通常為銅或銅合金，需與基板銅箔形成低電阻率的金屬間化合物。對于高功率模塊，采用超聲波焊接或激光焊接技術，通過機械振動或高能光束實現原子級結合，避免傳統錫焊導致的接觸電阻升高問題。

　　溫度控制：焊接過程中需嚴格控制溫度曲線，防止熱應力導致陶瓷基板開裂或晶閘管芯片損傷。紅外測溫與熱電偶實時監測系統可確保焊接溫度精度達±5℃，同時通過氮?dú)獗Ｗo(hù)減少氧化。

　　形位精度：引腳垂直度與共面性需滿足±0.1mm公差，避免裝配應力。自動化視覺定位系統結合高精度夾具，可實現引腳與焊盤的高精度對位。

　　無損檢測：采用X射線三維成像技術檢測焊接內部缺陷，結合拉力測試驗證焊點強度，確保每個引腳承受力達模塊重量的3倍以上。

　　三、工藝優化方向：智能化與綠色化

　　隨著工業4.0推進，晶閘管模塊制造正向智能化轉型。激光恒溫錫焊系統通過實時溫度反饋，實現焊接過程閉環控制，良品率提升至99.8%。同時，無鉛焊接工藝與水溶性助焊劑的應用，滿足RoHS環保標準，減少生產過程中的揮發性有機物排放。

　　晶閘管模塊的電路集成與引腳焊接工藝是電力電子系統可靠運行的基礎。通過材料創新、工藝優化與智能化控制，可提升模塊的功率密度與使用壽命，為新能源發電、智能電網、工業電機驅動等領域提供高性能解決方案。
