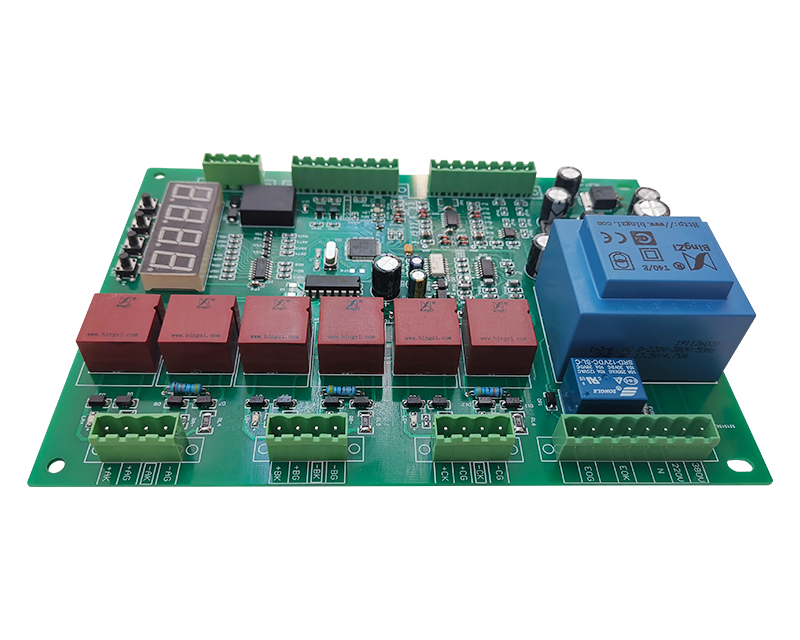

在現代電力電子領域，晶閘管觸發板作為控制晶閘管導通與關斷的關鍵設備，廣闊應用于電機控制、電網調節、焊接設備以及各類電力變換裝置中。正確使用晶閘管觸發板，不僅能夠確保電力系統的穩定運行，還能提升整體效率與安全性。本文將詳細介紹晶閘管觸發板的使用方法，幫助讀者更好地掌握這一重要工具。

　　一、了解晶閘管觸發板的基本構成

　　晶閘管觸發板通常由控制單元、信號調理電路、驅動電路及保護電路等部分組成。控制單元負責接收外部指令或信號，根據預設算法計算觸發脈沖的寬度、頻率及相位，并通過驅動電路將信號放大后作用于晶閘管的門極，實現對晶閘管的精確控制。同時，保護電路能夠監測晶閘管的工作狀態，一旦檢測到異常，立即采取措施保護晶閘管及整個系統。

　　二、正確連接晶閘管觸發板

　　電源連接：確保觸發板的工作電壓與電流與設備要求相匹配，正確連接電源正負極，避免極性接反。

　　信號輸入：根據實際需求，將外部控制信號（如模擬信號、數字信號）接入觸發板的信號輸入端。注意信號的幅值、頻率及相位需滿足觸發板的要求。

　　晶閘管連接：將觸發板的輸出端與晶閘管的門極相連，確保連接牢固，避免接觸不良導致的故障。同時，注意晶閘管的陽極與陰極需正確接入主電路。

　　三、設置觸發參數

　　觸發電壓與電流：根據晶閘管的型號及規格，設置合適的觸發電壓與電流。觸發電壓通常需高于晶閘管的門檻電壓，確保晶閘管能夠可靠觸發。

　　觸發脈沖寬度：觸發脈沖的寬度需足夠長，以確保晶閘管在觸發脈沖消失前達到擎住電流，維持導通狀態。

　　相位控制：對于需要相位控制的場合，如交流電機調速，需通過調整觸發脈沖的相位角來控制晶閘管的導通時刻，實現精確的功率調節。

　　四、調試與測試

　　靜態測試：在不上電的情況下，檢查各連接線路是否正確，確保無短路或斷路現象。

　　動態測試：通電后，觀察觸發板的指示燈及晶閘管的工作狀態，使用示波器監測觸發脈沖的波形，確保參數設置正確，晶閘管能夠可靠觸發。

　　負載測試：在負載條件下，測試系統的整體性能，包括輸出電壓、電流的穩定性及波形質量，確保系統能夠正常工作。

　　五、注意事項

　　安全操作：在操作前，確保電源已切斷，避免觸電風險。

　　定期維護：定期檢查觸發板及晶閘管的工作狀態，及時更換老化或損壞的元件。

　　環境要求：確保觸發板工作在適宜的溫度、濕度及無塵環境中，避免惡劣環境對設備造成損害。

　　綜上所述，正確使用晶閘管觸發板，需要了解其基本構成，正確連接與設置參數，并進行充分的調試與測試。只有這樣，才能確保晶閘管觸發板在電力電子系統中發揮較好性能，為工業生產提供穩定、可靠的電力支持。
